特性:
高品質、高性能:
本機型適用於各類立銑、斜銑、鑽孔、攻牙、搪孔、刻模、模具搪孔等,精密加工作業,可於本機完成之。
主軸驅動使用V型皮帶強度高、撓性好、不易伸長、不易打滑、傳動確實且壽命長。
機頭齒輪採用高級鉻鉬合金鋼。經滲碳熱處理再行研磨,故齒輪強度高且精密不易磨耗。
主要鑄件均為高級強韌鑄鐵製造,經完全退火消除內部應力,保證永不變形。
前後及上下滑動採用方形滑動面的結構,並且經過熱處理及研磨,剛性特強,重加工亦能保持良好之精度。
離合器之離合齒經熱處理再行研磨,故傳動確實不起噪音。
本機具有良好的潤滑系統,採數字顯示型助滑器可做定時及流量調整。
自動進給採連續變速操作容易。
本機體結構強韌,摺動面寬大,穩定性特強。
通心軸經鍍硬鉻後精密輪磨,主軸頭內孔經精密搪磨相互配合,所以通心軸上下移動精度高而具耐磨。
X軸附自動進給伺服裝置,採用日本三菱AC馬達變速可任意調整所須轉速,同時可用快速押送,且具有(MPG)手輪倍數裝置。
本機採用精密C5級雙螺帽預壓之滾珠螺桿。精度高、剛性大、零游隙、重複定位精度佳、壽命長、機械效率高、馬力省。
立銑頭為NST40#強立結構砲塔頭。
主軸採用一體成形SCM-21材質並經調質滲碳,精密研磨處理,軸承採用P4級。
立銑頭、內部研磨齒輪、離合器、軸承採強制循環潤滑裝置,確保機件壽命。
鑄件FC-30及FCD-45,均採高級強韌鑄鐵材質(米漢納鑄鐵),並經強制回火(調質)處理、耐磨、不變形。
工作台滑軌及上平面經調質後,並高週波硬化處理,T形槽雙面並經研磨提高加工基準。
X、Y、Z、各滑道及螺桿,採60分鐘定時自動給油,確保各部精度。
X、Y軸滑道及調整楔,全面貼覆TURCITE-B耐磨片、滑行輕巧、耐磨耗。
工作台尺寸:1250 X 280 mm
左、右行程(X-axis):750 mm
前、後行程(Y-axis):400 mm
上、下行程:440 mm
標準
配件:
手工具
工具箱
前後檔屑板
主軸昇降深度指示錶
主軸簡易攻牙裝置
特殊配件:
冷卻系統
冷卻水盤
數字尺
石英燈
MPG手輪倍數裝置
工作台擋屑板
工作台X軸自動進給
機械外觀尺寸圖:
規格:
機型

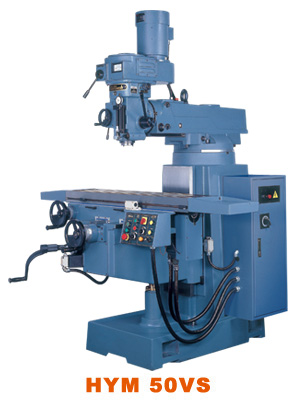

HYM 50VA / VS
工作台尺寸
1250 x 280 mm
T型槽(寬X數量X距離)
16 x 3 x 65 mm
X軸自動進給速率
0-1500 mm/min
X軸快送速率
3500 mm/min
Z軸升降速率
1150 mm/min
行程
左、右
750 mm
前、後
400 mm
上、下
440 mm
伸出臂行程
410 mm
主軸
主軸速度
75-3600 RPM (16 steps) / 60-3600 Variable speed. (Limited 4050 RPM)
主軸斜度
NT 40
主軸昇降套行程
140 mm
主軸每轉進給速度
0.035 / 0.07 / 0.14 mm/rev
主軸馬達
2.2 kw (3HP) OPT. 3.7 kw (5HP) / 3.7 kw (5HP) Inverter motor
套筒直徑
110 mm
頭部旋轉角度
45
°
(R & L)
工作台與主軸之距離
0-530 mm (OPT.0-630)
主軸中心至機身距離
170-580 mm
電機馬達
工作台左右移動(X軸)
0.75 Kw (1HP)
升降(Z軸)
0.75 Kw (1HP)
冷卻泵浦
125 W (1/6HP)
潤滑泵浦
25 W
電磁泵浦
13 W
電磁離合器
20 W
尺寸與重量
機械尺寸(長X寬X高)
1935 x 1800 x 2340 mm / 1935 x 1800 x 2410 mm
包裝尺寸(長X寬X高)
1300 x 1850 x 2100 mm / 1300 x 1850 x 2150 mm
淨重
2300 kgs / 2350 kgs
毛重
2500 kgs / 2550 kgs
本公司保有規格變更與設計的權利,恕不另行通知。
