3VA
8段(16段)變速銑頭
3VS
機械式無段變速銑頭




2 / 3 / 4 系列
高品質、高性能:
  • 主要機器結構鑄件採用高級米漢納鑄鐵製成,經回火處理及硬力消除,無結構變形問題。
  • 伸出臂結構剛強,在重切削時展現獨特穩定性。
  • Y、Z軸為方形硬軌(4系列機型) 。滑道面經熱處理硬化及精密研磨,剛性優異。在重削時仍可維持加工之高精度。
  • 工作台滑道及上/下面均回火(調質)及硬化熱處理。
  • 工作台之T型槽經精密研磨,以提高基準之精度。
  • X、Y軸滑道貼附Turcite-B耐磨片,軸向移動順暢且耐磨耗。
  • X、Y軸進給螺桿經度硬鉻處理,有效提升耐磨耗性及使用壽命。
  • 主要鑄件採用FC-30及FCD-45高級強韌鑄鐵(米漢納鑄鐵)製成。並經回火(調質)處理以消除內硬力,耐磨、不變形。
  • X、Y、Z軸滑道及進給螺桿均採用自動潤滑。潤滑週期及油流量為可調式(選配) 。
  • X、Y軸可加裝自動進給裝置(選配) 。

標準配件:
  • 工具及工具箱
  • 注油器
  • 前/後 擋屑板
  • X、Y軸貼附Turcite-B耐磨片


特殊配件:
  • X、Y軸自動進給裝置
  • 冷卻水盤
  • 電器控制箱
  • 工作台升降馬達
  • 主軸鼻端鍍NST40
  • 主軸管徑105mm

規格:
機型

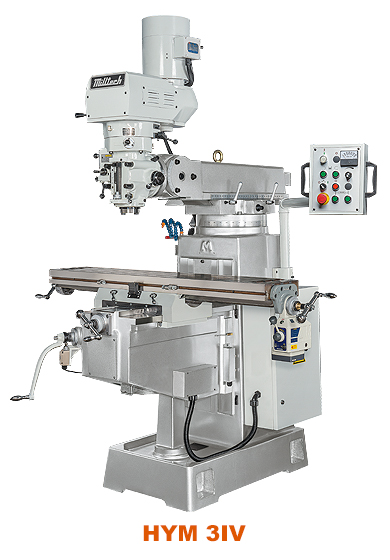

HYM 3VA / VS / IV

工作台尺寸 1270 x 254 or 1370 x 254 mm
T型槽 (寬x數量x間距) 16 x 3 x 63 mm
行程
左、右 776 mm
前、後 400 mm
上、下 406 mm
伸出臂行程 480 mm
主軸
主軸速度 8 steps 80-2720 PRM (60-4200 / 0-4200)
主軸斜度 NST 30 or R8
主軸昇降套行程 127 mm
主軸每轉進給速度 0.04 / 0.08 / 0.15 mm/rev
主軸馬達 3HP
套筒直徑 Ø86
頭部旋轉角度 45°(Head swivel 90°)
工作台與主軸之距離 40-446 mm
主軸中心至機身距離 200-680 mm
電氣
冷卻泵浦 1/8HP -2P
尺寸與重量
機械尺寸(長x寬x高) 1750 x 1550 x 2200 mm
包裝尺寸(長x寬x高) 1500 x 1650 x 1980 mm
淨重 1350 kgs
本公司保有規格變更與設計的權利,恕不另行通知。
